后臺有粉絲咨詢：“鋁件和鋼件不一樣，導熱快還容易氧化，高頻感應加熱真的能焊嗎？會不會焊不牢或者變形？” 答案很明確 ——鋁件不僅能用高頻感應加熱焊接，而且這種方式在精密鋁件、批量鋁件焊接場景中，比傳統(tǒng)焊接更具優(yōu)勢，完美解決了鋁件焊接 “易氧化、難控溫、變形大” 的核心痛點。
很多人覺得鋁件難焊，根源在于鋁的兩個特性：一是導熱性極強（約為鋼的 5 倍），傳統(tǒng)焊接（如氣焊、氬弧焊）的熱量會快速擴散，很難讓焊接區(qū)域集中升溫，要么焊料不熔化，要么熱量傳導到周邊導致鋁件變形；二是易氧化，鋁在空氣中會快速形成致密的氧化膜（Al?O?，熔點高達 2050℃，遠高于鋁的熔點 660℃），傳統(tǒng)焊接若不徹底清除氧化膜，會導致焊料無法浸潤，出現(xiàn) “假焊、虛焊”。
而高頻感應加熱的特性，恰好能針對性破解這些難點：
精密鋁件（如電子設備外殼、汽車輕量化部件、醫(yī)療器械零件）對焊接后的尺寸精度要求極高（通常公差 ±0.05mm 以內），傳統(tǒng)焊接的 “大面積加熱” 很容易導致鋁件翹曲、變形。

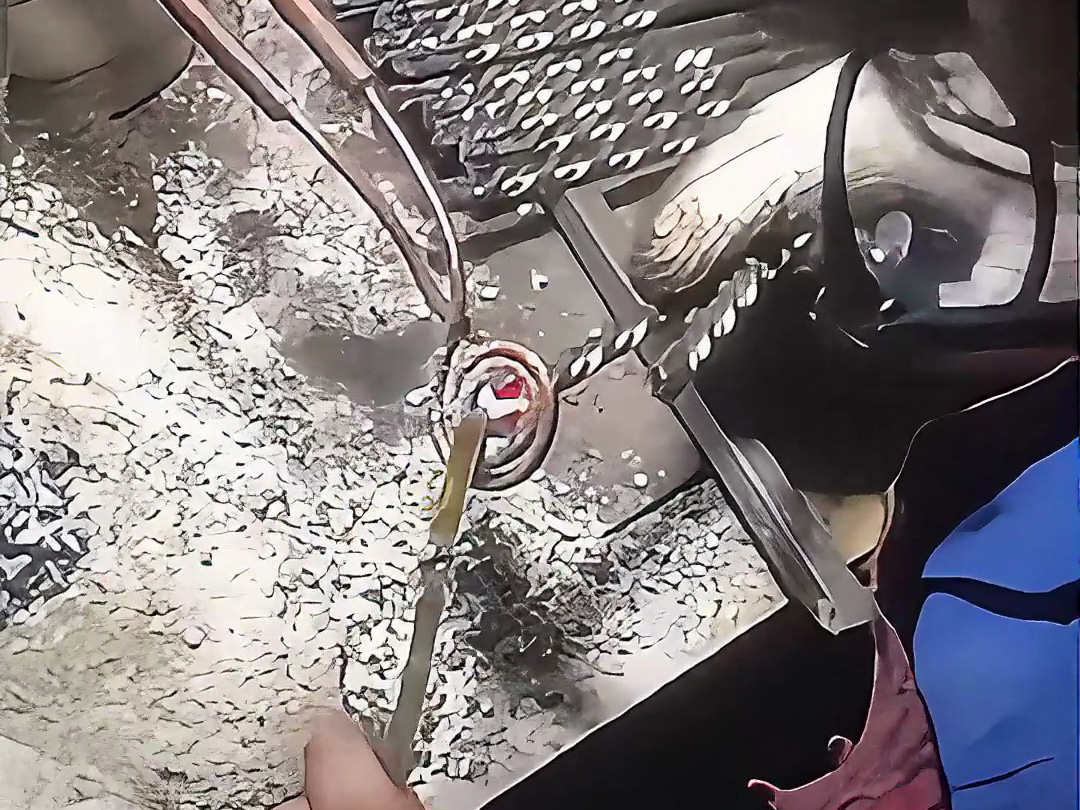

高頻感應加熱可通過定制微型感應線圈，將熱量精準鎖定在焊接區(qū)域（如鋁件拼接縫、引腳焊接點），加熱范圍可控制在 1-3mm 內，焊接區(qū)域以外的鋁件本體溫度基本保持常溫。比如焊接厚度 1mm 的精密鋁制傳感器外殼，高頻感應加熱僅需 5-8 秒就能完成焊接，焊接后外殼的平面度誤差≤0.03mm，完全滿足裝配精度要求；而傳統(tǒng)氬弧焊焊接同款零件，變形率高達 8%，還需額外增加矯正工序。
鋁件焊接的關鍵是 “快速突破氧化膜 + 減少新氧化生成”，高頻感應加熱的 “快節(jié)奏” 完美契合這一需求：
- 高頻電流產生的渦流能讓焊接區(qū)域在 2-10 秒內快速升溫至焊料熔點（如鋁硅焊料熔點約 577℃），短時間內的高溫可配合焊劑快速破除氧化膜，避免氧化膜阻礙焊料浸潤；
- 同時，快速加熱減少了鋁件在高溫下與空氣的接觸時間，新生成的氧化膜極少，焊料能與鋁件形成緊密的冶金結合。

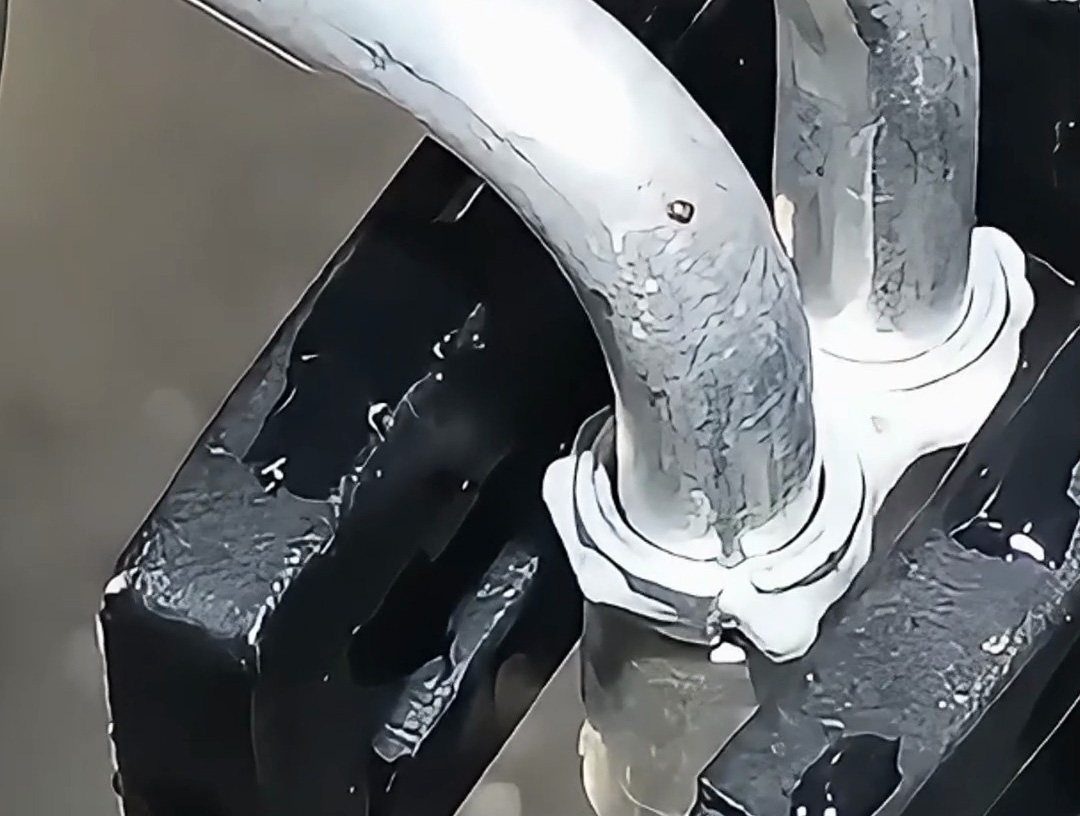

某汽車零部件廠測試顯示：用高頻感應加熱焊接鋁制水管接頭，焊接處的抗拉強度達 120MPa，遠超傳統(tǒng)氣焊的 80MPa，且焊接點無氣孔、無虛焊，在高壓水循環(huán)測試中無滲漏，合格率從傳統(tǒng)工藝的 85% 提升至 99.6%。
批量鋁件焊接（如家電鋁配件、新能源電池鋁極耳）需要穩(wěn)定的效率和一致性，傳統(tǒng)焊接依賴人工操作，不僅速度慢（如氬弧焊每小時僅能焊 30-50 件），還會因工人技術差異導致焊接質量波動。
高頻感應加熱焊接可輕松對接自動化生產線：搭配自動送料機構、定位夾具、惰性氣體保護裝置和自動焊料供給系統(tǒng)，能實現(xiàn) “鋁件自動上料→定位→加熱焊接→冷卻下料” 的全流程無人化操作。比如焊接新能源電池的鋁極耳（厚度 0.2mm，寬度 5mm），高頻感應加熱焊接線每小時可處理 300-500 件，是人工氬弧焊的 6-8 倍；且焊接參數（溫度、時間、焊料用量）可精準存儲和調用，同一批次鋁件的焊接一致性誤差≤2%，完全滿足批量生產的質量要求。
某電子廠商生產的精密鋁制連接器（尺寸 10mm×5mm×2mm），需將兩個鋁件焊接成一體，要求焊接后無變形、導電良好、可通過鹽霧測試。我們?yōu)槠涠ㄖ频母哳l感應焊接方案如下：

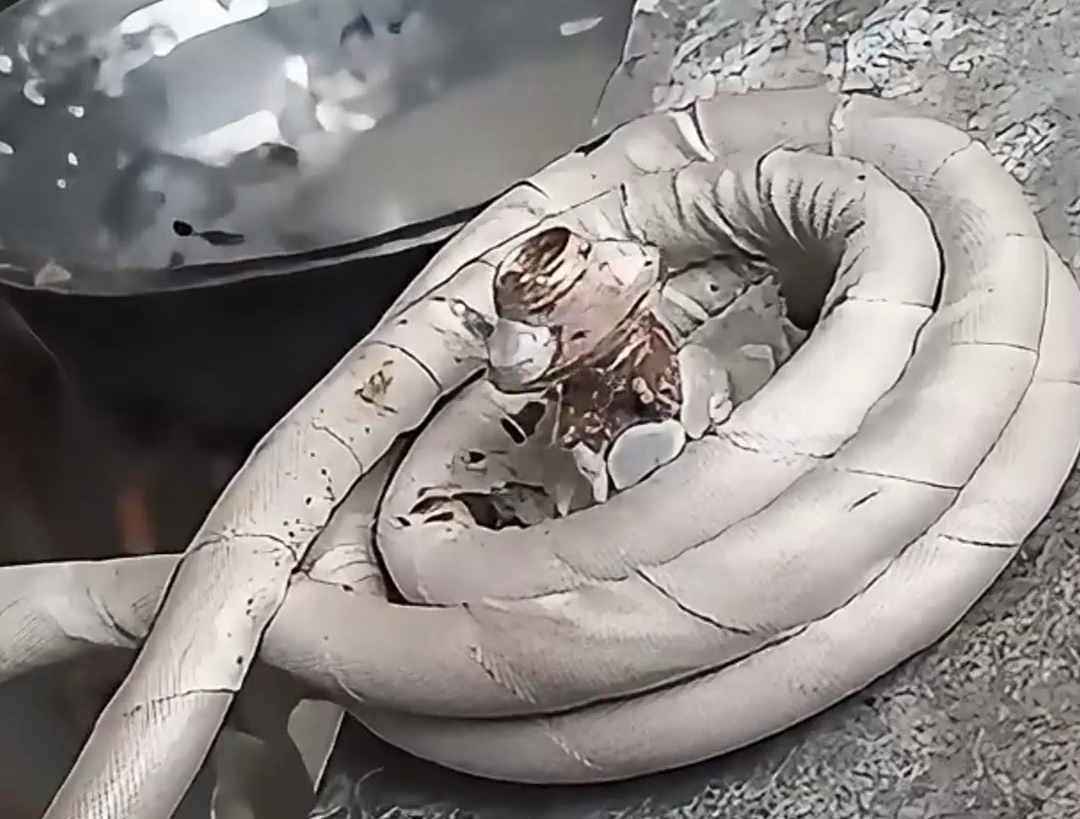

- 線圈定制：采用內徑 8mm 的微型環(huán)形感應線圈，確保熱量集中在連接器的焊接縫（寬度 0.5mm）；
- 工藝配套：使用專用鋁焊劑（破除氧化膜），并通入氬氣保護焊接區(qū)域，避免氧化；
- 參數設定：加熱功率 15kW，加熱時間 6 秒，焊接溫度控制在 580℃（匹配鋁硅焊料）。
最終焊接效果：每小時可處理 400 個連接器，焊接后連接器的尺寸公差控制在 ±0.04mm 以內，焊接點的導電電阻≤0.005Ω，鹽霧測試（48 小時）后無銹蝕，完全滿足客戶的精密電子應用需求。
對鋁件焊接而言，高頻感應加熱不僅解決了 “易氧化、難控溫、變形大” 的傳統(tǒng)痛點，更以 “局部精準加熱、高強度焊接、易自動化” 的優(yōu)勢，成為精密鋁件、批量鋁件焊接的優(yōu)選方案。無論是電子領域的微型鋁配件，還是汽車、新能源領域的鋁制結構件，高頻感應加熱都能精準匹配需求，既保證焊接質量，又提升生產效率。如果你的生產中涉及鋁件焊接，不妨試試高頻感應加熱，會發(fā)現(xiàn)鋁件焊接其實可以 “又快又好”。
|
