電熱絲（如鎳鉻絲、鐵鉻鋁絲）與發(fā)熱絲的焊接，因材料細（直徑?！?mm）、熔點高（鎳鉻絲熔點約 1400℃）、易脆化，一直是制造業(yè)的棘手問題：傳統焊接（電弧焊、氣焊）要么焊不牢（虛接導致發(fā)熱不均），要么過熱燒斷（細絲瞬間熔斷）。海拓高頻感應焊接機憑借 “快速精準控溫 + 非接觸加熱” 的特性，輕松破解這些痛點，讓電熱絲、發(fā)熱絲的焊接從 “發(fā)愁” 變 “輕松”。
高頻感應焊接基于電磁感應原理，針對電熱絲的特性實現 “定向加熱、精準熔融”：

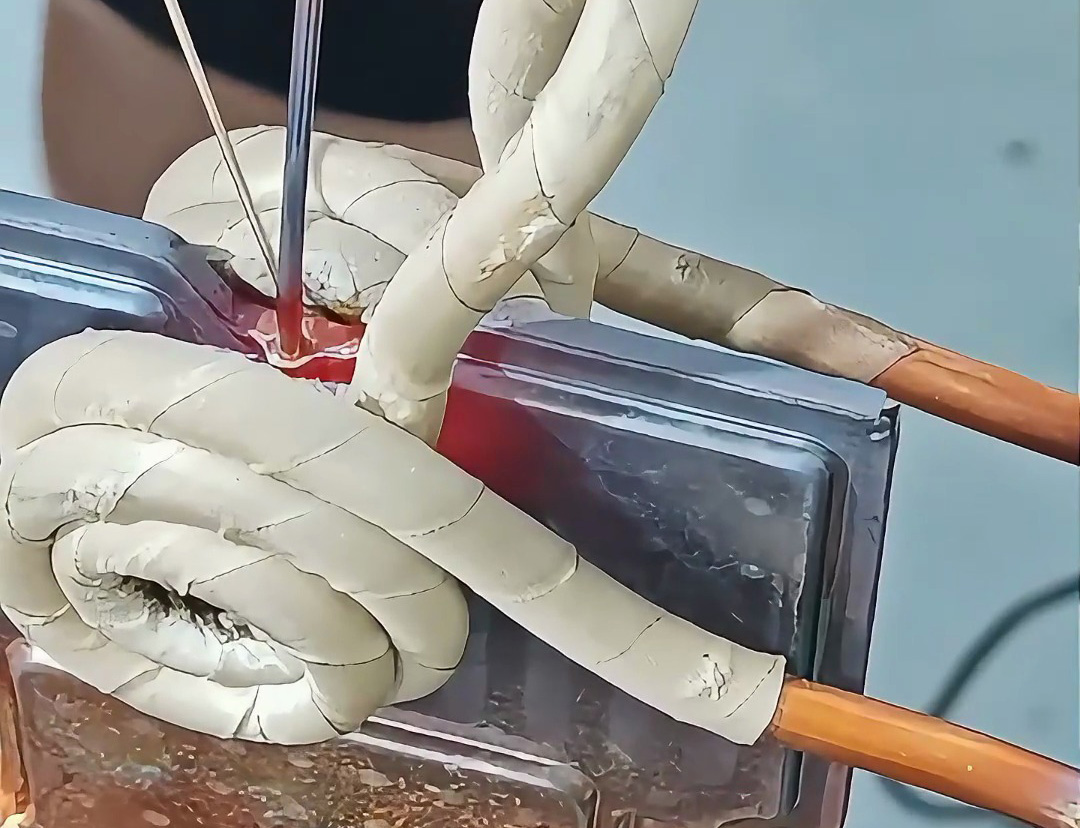

- 高頻磁場聚焦加熱：將纖細的電熱絲接頭（如對接、搭接）置于微型感應線圈（內徑 0.5-2mm）中，100-400kHz 高頻電流產生交變磁場，使接頭處因渦流效應在0.3-1 秒內快速升溫至釬料熔點（如銅基釬料 800-900℃），避免整體過熱；
- 非接觸式保護：線圈與電熱絲無物理接觸，不會因機械力導致細絲斷裂，且熱量僅集中在焊點（范圍≤1mm），絲體其他區(qū)域溫度≤200℃（遠低于脆化溫度）；
釬焊 / 熔焊靈活切換：根據需求選擇 ——
相比傳統焊接方式，高頻感應焊接在電熱絲 / 發(fā)熱絲焊接中展現出碾壓級優(yōu)勢：
- 傳統電弧焊：電弧溫度高達 3000℃以上，纖細的電熱絲（如直徑 0.5mm 的鎳鉻絲）接觸瞬間就會熔斷，合格率不足 50%；
- 高頻焊接：0.3-1 秒完成加熱，焊點達到焊接溫度時，絲體未被過度加熱，脆化風險降低至 0，斷裂率從傳統的 30% 降至 1% 以下。
- 案例：焊接直徑 0.8mm 的鐵鉻鋁發(fā)熱絲，高頻加熱 0.5 秒后釬料熔融，接頭強度達 15MPa（可承受 5N 拉力），遠超使用需求。
電熱絲焊接對溫度極其敏感：溫度不足則接頭電阻過大（發(fā)熱時局部過熱燒毀），溫度過高則絲體脆化（易在振動中斷裂）。高頻焊接通過以下方式解決：
- 閉環(huán)溫控：紅外測溫儀實時監(jiān)測焊點溫度（精度 ±2℃），自動調節(jié)高頻功率，確保溫度穩(wěn)定在 “釬料熔融但絲體不脆化” 的區(qū)間；
- 參數標準化：針對不同直徑（0.1-2mm）、不同材質（鎳鉻、鐵鉻鋁）的電熱絲，預設加熱功率與時間（如 0.5mm 鎳鉻絲用 “800℃/0.5 秒” 程序），新手也能操作，焊點電阻偏差≤5%（傳統焊接偏差≥20%）。
無論是簡單的絲 - 絲對接，還是復雜的絲 - 線（電熱絲與導線）、絲 - 片（電熱絲與電極片）連接，高頻感應焊接都能輕松應對：
- 家電發(fā)熱元件：電熨斗、烤箱的鎳鉻電熱絲焊接，高頻焊接確保發(fā)熱均勻，無局部過熱；
- 工業(yè)加熱管：模具加熱管中的鐵鉻鋁發(fā)熱絲與電極連接，焊點耐溫達 800℃，使用壽命提升 2 倍；
- 醫(yī)療設備：熱敷儀的微型發(fā)熱絲（直徑 0.2mm）焊接，高頻焊接避免絲體損傷，確保發(fā)熱精度 ±1℃。
對電熱絲、發(fā)熱絲焊接而言，“難” 的核心在于 “細、脆、敏感”，而海拓高頻感應焊接機的 “快、準、穩(wěn)” 恰好對癥 —— 用高頻磁場的精準加熱，在保護細絲不損傷的前提下，實現高質量焊接。無論是小批量維修還是大批量生產，它都能讓電熱絲焊接從 “愁事” 變成 “易事”，這正是工業(yè)制造偏愛它的根本原因。
|
