在機(jī)械零件熱處理中，內(nèi)孔（如液壓缸筒內(nèi)孔、軸承套圈內(nèi)徑、齒輪內(nèi)孔）的均勻淬火一直是難點(diǎn) —— 傳統(tǒng)加熱方式（如火焰加熱、電阻加熱）受限于內(nèi)孔狹窄的空間，要么加熱線圈無(wú)法深入，要么熱量集中在局部導(dǎo)致 “一邊過熱、一邊未達(dá)標(biāo)”，嚴(yán)重影響零件的耐磨性和使用壽命。而高頻感應(yīng)淬火技術(shù)憑借 “非接觸加熱、精準(zhǔn)控溫、快速升溫” 的核心優(yōu)勢(shì)，完美適配內(nèi)孔的特殊加熱場(chǎng)景，輕松解決均勻性難題，成為內(nèi)孔淬火的優(yōu)選方案。
內(nèi)孔淬火的核心挑戰(zhàn)在于 “空間受限 + 加熱盲區(qū)”，傳統(tǒng)方式的缺陷直接導(dǎo)致均勻性差：
火焰加熱：熱量分散，易留加熱死角
火焰加熱需將火焰槍伸入內(nèi)孔，但內(nèi)孔直徑?。ㄈ?φ30-100mm）、深度深（如 200-500mm）時(shí)，火焰難以均勻覆蓋整個(gè)內(nèi)孔壁，靠近孔口的區(qū)域易被過度加熱（溫度超 1000℃，導(dǎo)致氧化燒損），而孔底或孔壁凹槽處則可能溫度不足（未達(dá)到淬火溫度 850-900℃），最終內(nèi)孔壁淬硬層厚度差可達(dá) 1-2mm，無(wú)法滿足精密零件需求（如液壓缸筒內(nèi)孔要求淬硬層均勻度誤差≤0.3mm）。
電阻加熱：接觸式加熱，適配性差
電阻加熱需將加熱棒緊貼內(nèi)孔壁，但內(nèi)孔若有錐度、臺(tái)階或不規(guī)則形狀，加熱棒無(wú)法完全貼合，導(dǎo)致局部接觸不良、熱量傳遞受阻；且電阻加熱升溫慢（從常溫到淬火溫度需 5-10 分鐘），熱量易向零件基體傳導(dǎo)，造成內(nèi)孔壁與基體溫差小，淬硬層深度不足，還可能導(dǎo)致零件整體變形。
傳統(tǒng)感應(yīng)加熱：線圈設(shè)計(jì)受限，磁場(chǎng)不均
早期感應(yīng)加熱的內(nèi)孔線圈多為 “直筒式”，無(wú)法根據(jù)內(nèi)孔形狀調(diào)整，線圈與內(nèi)孔壁間隙不均勻（如孔口間隙 2mm、孔底間隙 5mm），導(dǎo)致磁場(chǎng)強(qiáng)度差異大，間隙小的區(qū)域熱量過度集中，間隙大的區(qū)域加熱不足，均勻性仍難保障。
高頻感應(yīng)淬火（通常選用 100-400kHz 高頻電源）針對(duì)內(nèi)孔的 “空間受限、均勻性要求高” 特點(diǎn)，從加熱原理、線圈設(shè)計(jì)、控溫方式三方面突破，實(shí)現(xiàn)均勻加熱：

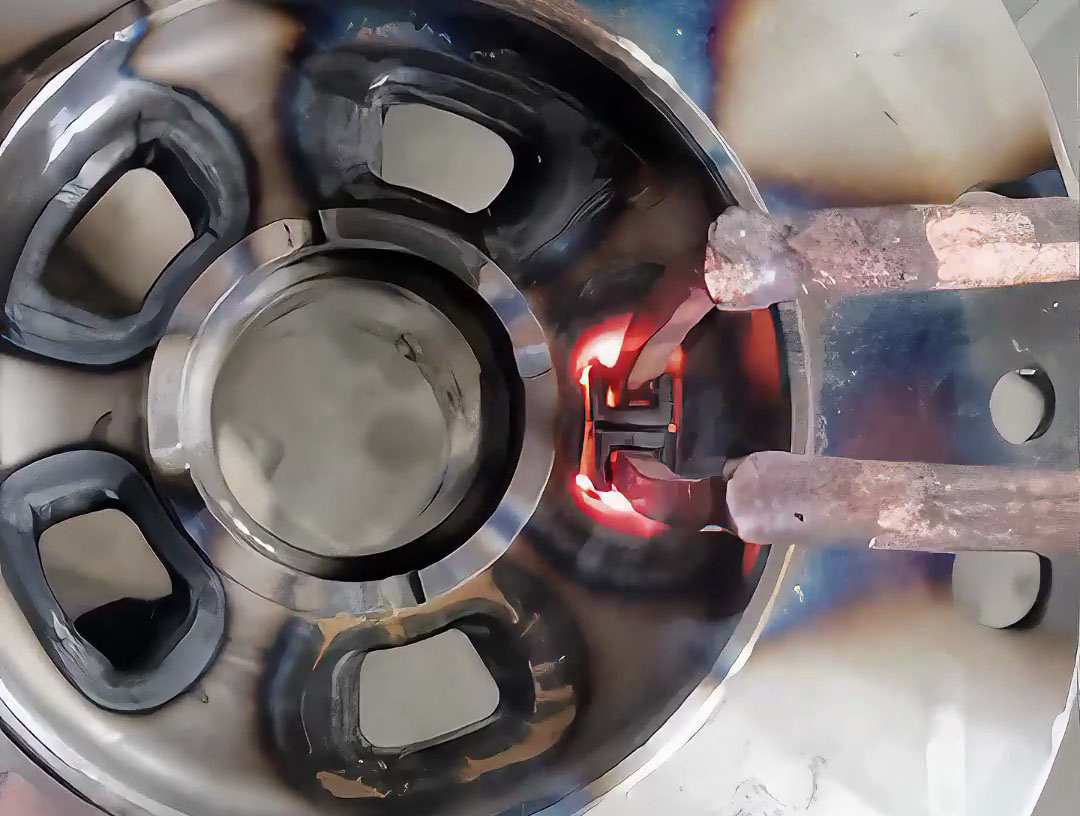

高頻感應(yīng)加熱無(wú)需加熱元件與內(nèi)孔壁直接接觸，只需將定制的細(xì)長(zhǎng)感應(yīng)線圈伸入內(nèi)孔即可 —— 線圈直徑可做到 φ10-80mm（適配不同內(nèi)孔直徑），長(zhǎng)度可定制至 1000mm 以上（適配深孔），哪怕是 φ30mm×500mm 的細(xì)長(zhǎng)內(nèi)孔，線圈也能輕松深入，且線圈與內(nèi)孔壁保持均勻間隙（通常 1-3mm），避免傳統(tǒng)接觸式加熱的 “貼合難題”，從空間上為均勻加熱奠定基礎(chǔ)。
針對(duì)不同內(nèi)孔形狀（直孔、錐孔、臺(tái)階孔），高頻感應(yīng)淬火可設(shè)計(jì)專用異形線圈，確保磁場(chǎng)均勻覆蓋內(nèi)孔壁：
- 直孔線圈：采用 “螺旋式細(xì)長(zhǎng)線圈”，線圈匝數(shù)、間距根據(jù)內(nèi)孔直徑計(jì)算（如 φ50mm 內(nèi)孔用 10 匝線圈，間距 5mm），磁場(chǎng)沿內(nèi)孔軸向均勻分布，避免孔口與孔底的溫度差；
- 臺(tái)階孔線圈：針對(duì)帶臺(tái)階的內(nèi)孔（如一端 φ50mm、一端 φ60mm），線圈設(shè)計(jì)為 “變徑螺旋式”，臺(tái)階處線圈匝數(shù)加密，補(bǔ)償直徑變化導(dǎo)致的磁場(chǎng)衰減，確保臺(tái)階兩側(cè)溫度一致；
- 錐孔線圈：線圈制成與錐孔貼合的 “錐形螺旋式”，線圈與錐孔壁間隙始終保持 2mm，磁場(chǎng)強(qiáng)度沿錐面均勻，避免大端過熱、小端欠熱。
通過定制線圈，高頻感應(yīng)加熱可讓內(nèi)孔壁各區(qū)域的磁場(chǎng)強(qiáng)度誤差≤5%，加熱溫度差控制在 ±10℃內(nèi)，從根源上解決均勻性問題。
高頻感應(yīng)加熱的 “快速升溫” 特性，能大幅縮短內(nèi)孔壁的加熱時(shí)間（通常 3-8 秒即可達(dá)到淬火溫度），減少熱量向零件基體傳導(dǎo)，避免因 “長(zhǎng)時(shí)間加熱導(dǎo)致的溫度不均”：
- 加熱時(shí)，高頻電流通過線圈產(chǎn)生交變磁場(chǎng)，內(nèi)孔壁在磁場(chǎng)作用下自身生熱（集膚效應(yīng)讓熱量集中在表層 1-3mm，恰好是淬硬層所需深度），升溫速度可達(dá) 200-300℃/s，內(nèi)孔壁從常溫到 850℃僅需 4-5 秒；
- 達(dá)到淬火溫度后，立即通過線圈內(nèi)置的冷卻水路（或外部噴淋系統(tǒng)）向內(nèi)孔壁噴水，快速冷卻（冷卻速度≥50℃/s），讓內(nèi)孔壁表層迅速形成馬氏體組織，同時(shí)避免熱量擴(kuò)散導(dǎo)致的基體變形。
這種 “短時(shí)加熱 + 即時(shí)冷卻” 的模式，不僅保證了內(nèi)孔壁的均勻淬火，還能減少零件整體受熱，變形量可控制在≤0.02mm/m（如液壓缸筒內(nèi)孔淬火后直線度誤差≤0.03mm），遠(yuǎn)優(yōu)于傳統(tǒng)方式。
高頻感應(yīng)淬火技術(shù)已廣泛應(yīng)用于各類需要內(nèi)孔強(qiáng)化的機(jī)械零件，尤其適配以下場(chǎng)景：
- 液壓缸筒內(nèi)孔：液壓系統(tǒng)中，液壓缸筒內(nèi)孔需承受高壓油的摩擦和沖擊，高頻感應(yīng)淬火可讓內(nèi)孔壁形成 1.5-2.5mm 的均勻淬硬層（硬度 HRC58-62），耐磨性提升 3-5 倍，避免傳統(tǒng)加熱導(dǎo)致的內(nèi)孔橢圓；
- 軸承套圈內(nèi)徑：軸承套圈內(nèi)徑與軸頸配合，需高硬度和高精度，高頻感應(yīng)淬火通過 “薄壁線圈” 實(shí)現(xiàn)內(nèi)徑均勻加熱，淬硬層深度誤差≤0.2mm，保證套圈與軸頸的配合精度（IT5 級(jí)）；
- 齒輪內(nèi)孔：齒輪內(nèi)孔與傳動(dòng)軸過盈配合，需局部強(qiáng)化（避免整體淬火導(dǎo)致的齒面變形），高頻感應(yīng)淬火可精準(zhǔn)加熱內(nèi)孔壁，不影響齒面硬度，同時(shí)保證內(nèi)孔淬硬層均勻，提升配合穩(wěn)定性；
- 模具導(dǎo)套內(nèi)孔：模具導(dǎo)套需引導(dǎo)導(dǎo)柱做高速往復(fù)運(yùn)動(dòng)，內(nèi)孔壁易磨損，高頻感應(yīng)淬火可讓內(nèi)孔壁形成均勻淬硬層，表面粗糙度 Ra≤0.8μm，減少導(dǎo)柱與導(dǎo)套的摩擦損耗。
總之，針對(duì)內(nèi)孔加熱不均的痛點(diǎn)，高頻感應(yīng)淬火技術(shù)通過 “非接觸深入、定制線圈控磁、快速精準(zhǔn)控溫” 的組合拳，徹底解決了受限空間的均勻加熱難題。無(wú)論是精密液壓缸筒、軸承套圈，還是模具導(dǎo)套，都能通過高頻感應(yīng)淬火實(shí)現(xiàn)內(nèi)孔的 “高硬度、高均勻性、低變形” 強(qiáng)化，為機(jī)械零件的長(zhǎng)期穩(wěn)定運(yùn)行提供可靠保障，是內(nèi)孔熱處理領(lǐng)域的技術(shù)突破。
|
