鋼鋸片超高頻淬火：齒刃強化的精準熱處理方案

鋼鋸片（如高速鋼鋸片、合金工具鋼鋸片）的切割性能核心取決于齒刃硬度與本體韌性的平衡 —— 齒刃需承受高頻摩擦（HRC60-65 可確保耐磨不卷刃），鋸片本體需保持韌性（避免切割沖擊時斷裂）。超高頻淬火（頻率 500kHz-2MHz）憑借 “超淺硬化層 + 瞬時加熱” 特性，成為鋼鋸片齒刃強化的理想工藝，完美實現(xiàn) “刃口硬、本體韌” 的性能分化。

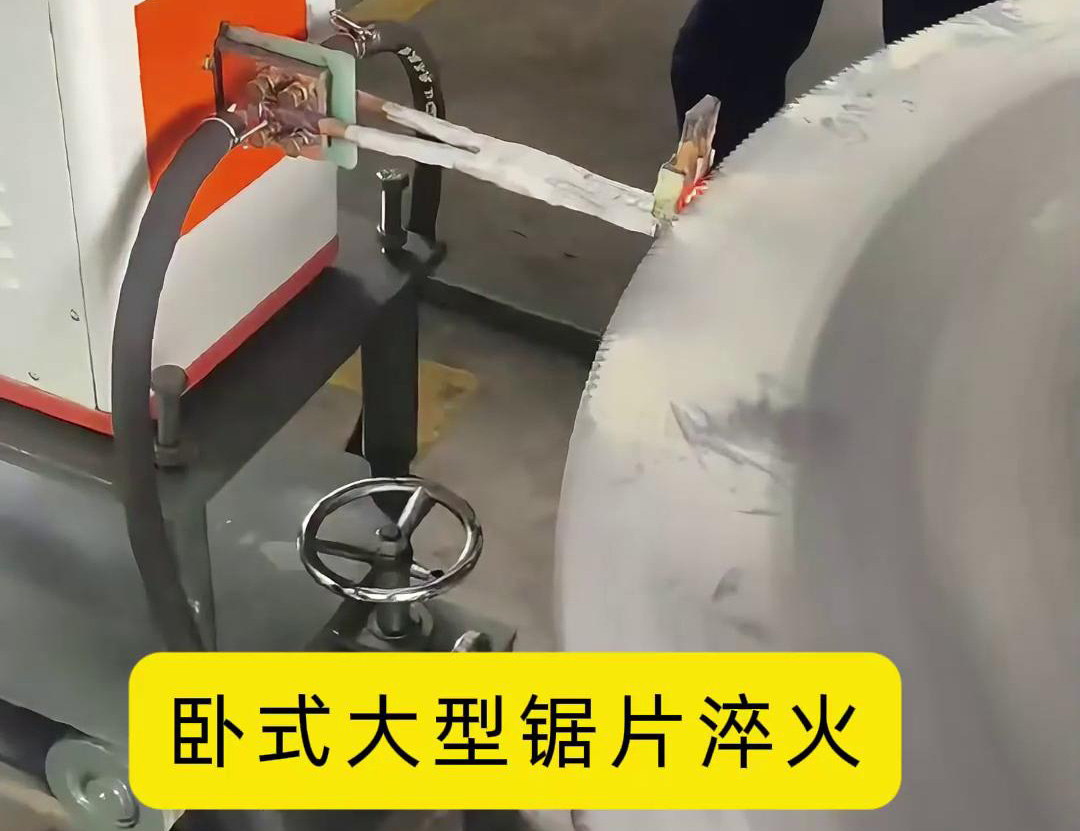

鋼鋸片超高頻淬火：齒刃強化的精準熱處理方案(圖1)

超高頻淬火對鋼鋸片的性能提升：從耐磨到抗沖擊

鋼鋸片傳統(tǒng)淬火（如高頻淬火、箱式爐淬火）常面臨 “齒刃硬化層過深導致本體脆化”“加熱不均導致齒刃硬度偏差大” 等問題，超高頻淬火通過以下方式突破瓶頸：

1. 超淺硬化層，精準強化齒刃 0.1-0.5mm

趨膚效應極致聚焦：500kHz-2MHz 超高頻電流的能量集中于齒刃表層 0.1-0.5mm（僅齒尖磨損區(qū)域），硬化層深度嚴格控制在 “耐磨需求” 范圍內(nèi)，鋸片本體（距齒刃 2mm 以外）硬度保持 HRC30-35（韌性充足）；
避免本體脆化：傳統(tǒng)高頻淬火（10-100kHz）硬化層達 0.8-1.5mm，易導致鋸片彎曲時斷裂（斷裂率 10%-15%），超高頻淬火使鋸片抗彎曲性能提升 40%（可承受 15° 彎曲不變形）。

2. 瞬時加熱，減少齒刃氧化與變形

秒級升溫控溫：齒刃從常溫升至奧氏體化溫度（850-900℃）僅需 0.3-0.8 秒（遠快于鋼的氧化速度），氧化皮厚度≤5μm（傳統(tǒng)加熱氧化皮達 20-50μm），無需后續(xù)打磨即可保持齒刃鋒利（齒尖圓角≤0.05mm）；
微小熱影響區(qū)：加熱區(qū)域僅限齒刃尖端（寬度 0.5-1mm），鋸片整體溫度≤100℃，熱變形量控制在 0.02mm/m 以內(nèi)（確保鋸片平整度，避免切割時 “跑偏”）。

3. 硬度均勻，提升切割效率與壽命

齒刃硬度達 HRC60-65：超高頻淬火后，齒刃硬度均勻性偏差≤±1HRC（傳統(tǒng)淬火偏差 ±3-5HRC），切割 45# 鋼時，每齒磨損量≤0.01mm/100 次切割（壽命較未淬火鋸片延長 3-5 倍）；
抗崩刃性能優(yōu)化：齒根過渡區(qū)通過 “梯度加熱”（硬度從 HRC60 平緩降至 HRC35），消除應力集中，崩刃率從 8% 降至 1% 以下（尤其適合切割硬質合金、高碳鋼等難切材料）。

鋼鋸片超高頻淬火：齒刃強化的精準熱處理方案(圖2)

工藝適配場景：高精度切割的核心保障

超高頻淬火的鋼鋸片，在以下場景中展現(xiàn)出不可替代的優(yōu)勢：

精密機械加工：切割模具鋼、軸承鋼等高精度零件時，鋸片刃口鋒利度保持時間長（切割 1000 件后仍無需修磨），切口精度達 ±0.05mm（滿足零件后續(xù)加工余量要求）；
金屬型材批量切割：對鋼管、角鋼等型材的連續(xù)切割，超高頻淬火鋸片可連續(xù)工作 8-12 小時（傳統(tǒng)鋸片需 4-6 小時更換），單班切割效率提升 50%；
薄壁 / 異形件切割：切割鋁合金薄壁管、不銹鋼異形件時，鋸片本體韌性確保 “輕力切割不震刀”，齒刃高硬度避免 “粘刀”（切口無毛刺，減少后續(xù)打磨工序）。

鋼鋸片超高頻淬火：齒刃強化的精準熱處理方案(圖3)

與傳統(tǒng)鋸片淬火工藝的對比

對比項	超高頻淬火（500kHz-2MHz）	傳統(tǒng)高頻淬火（10-100kHz）	箱式爐整體淬火
硬化層深度	0.1-0.5mm（僅齒刃磨損區(qū)）	0.8-1.5mm（易波及鋸片本體）	全齒硬化，深度 1-2mm
齒刃硬度	HRC60-65，偏差 ±1HRC	HRC55-60，偏差 ±3-5HRC	HRC50-55，均勻性差
鋸片變形量	≤0.02mm/m（平整度高）	≤0.1mm/m（需校直）	≥0.2mm/m（變形大，報廢率高）
使用壽命	切割次數(shù)提升 3-5 倍	切割次數(shù)提升 1-2 倍	基本無提升，易卷刃

超高頻淬火對鋼鋸片的處理，本質是通過 “能量的極致聚焦” 實現(xiàn) “齒刃精準強化”—— 既保證了切割核心區(qū)（齒刃）的高硬度與耐磨性，又最大限度保留了鋸片本體的韌性與平整度。對于追求 “高精度、高效率、長壽命” 的切割場景，這種工藝是鋼鋸片性能升級的 “最優(yōu)解”，直接推動切割工具從 “頻繁更換” 向 “持久高效” 轉型。
