99久久精品免费观看国产,久久精品人人做人人爱爱漫画 ,国产电影一区二区三区,免费人成视频年轻人在线观看 ,国产肉体xxxx裸体xxxx

資訊動態(tài)

工程師及研發(fā)團隊對大型齒輪淬火脫碳仿真分析

大型齒輪常用作高速運行的傳動部件，因此齒輪表面的嚙合部位必須具有較高的強度和耐磨性，齒根部位的抗彎曲疲勞的強度要求也非常高。工件表層必須具有較高的強度，心部具有較高的韌性。這就需要對齒輪產(chǎn)品進行表面滲碳的淬火處理，提高工件表面強度和耐磨性，同時增加心部的強韌性，只有這樣才能達到工件的性能和使用要求。

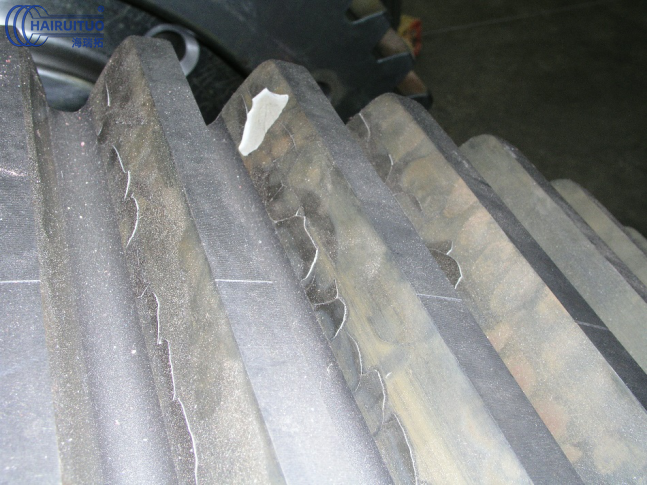

在實際生產(chǎn)過程中發(fā)現(xiàn)滲碳后齒輪表面出現(xiàn)剝落現(xiàn)象，為了分析問題原因采用DANTE建模仿真。




一、無脫碳表面應力分布情況

齒輪經(jīng)過滲碳和油淬之后，假定沒有脫碳現(xiàn)象產(chǎn)生，通過DANTE預測淬火后齒輪表面的壓縮殘余應力，顯示出最后輪齒表面拉伸應力的大小不足以導致其表面發(fā)生開裂現(xiàn)象 。

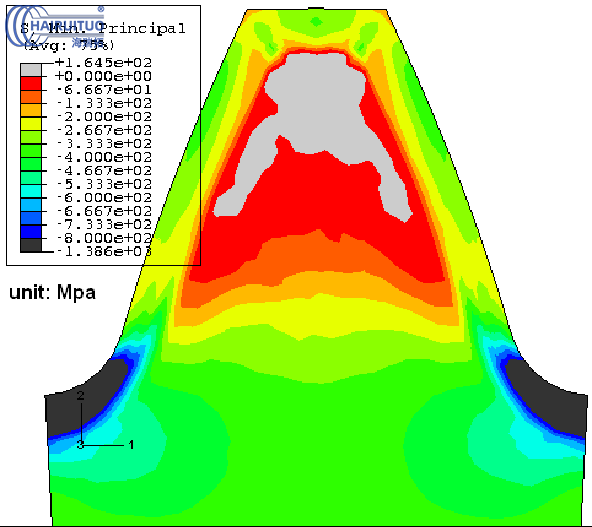

最小主應力，MPa

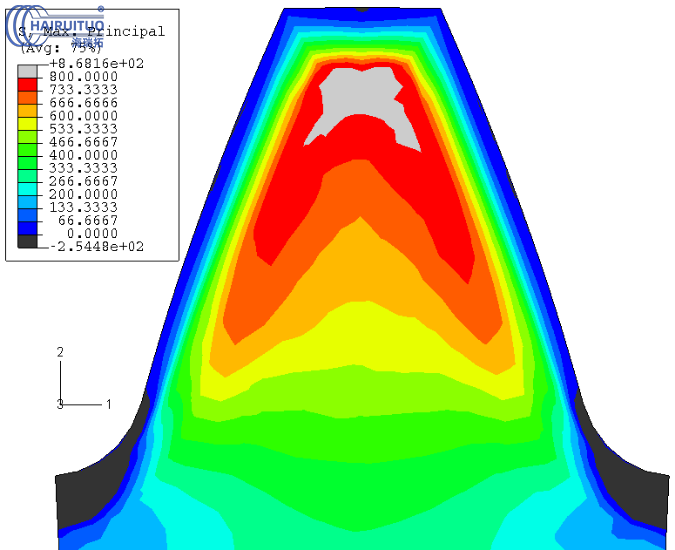

最大主應力，MPa



二、有脫碳表面應力分布情況

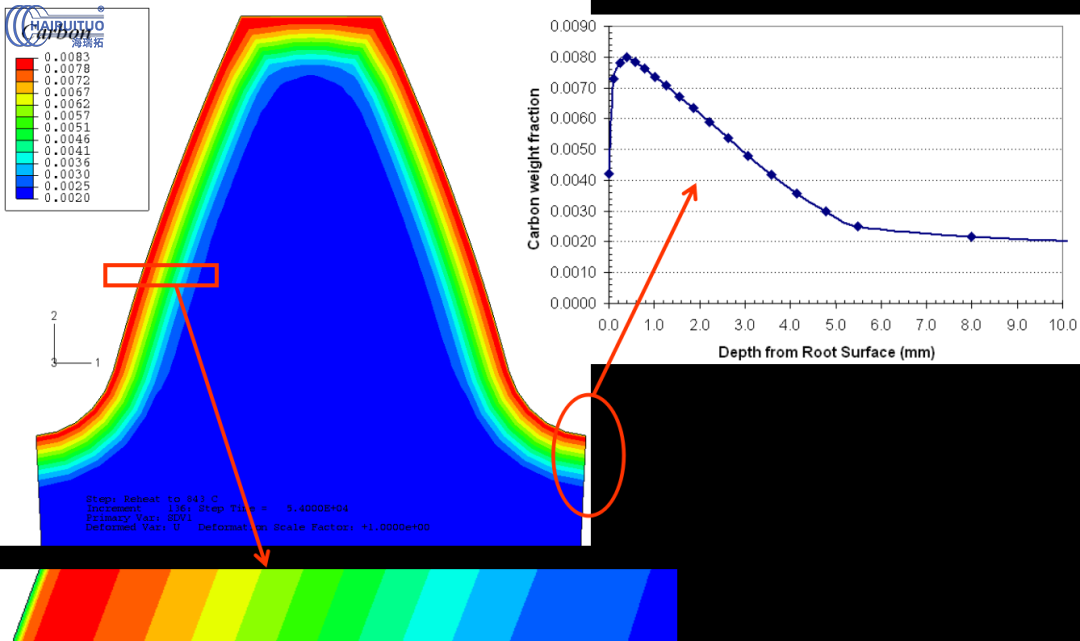

假定脫碳層約為0.1mm，其輪齒表面碳分布情況如下圖所示。

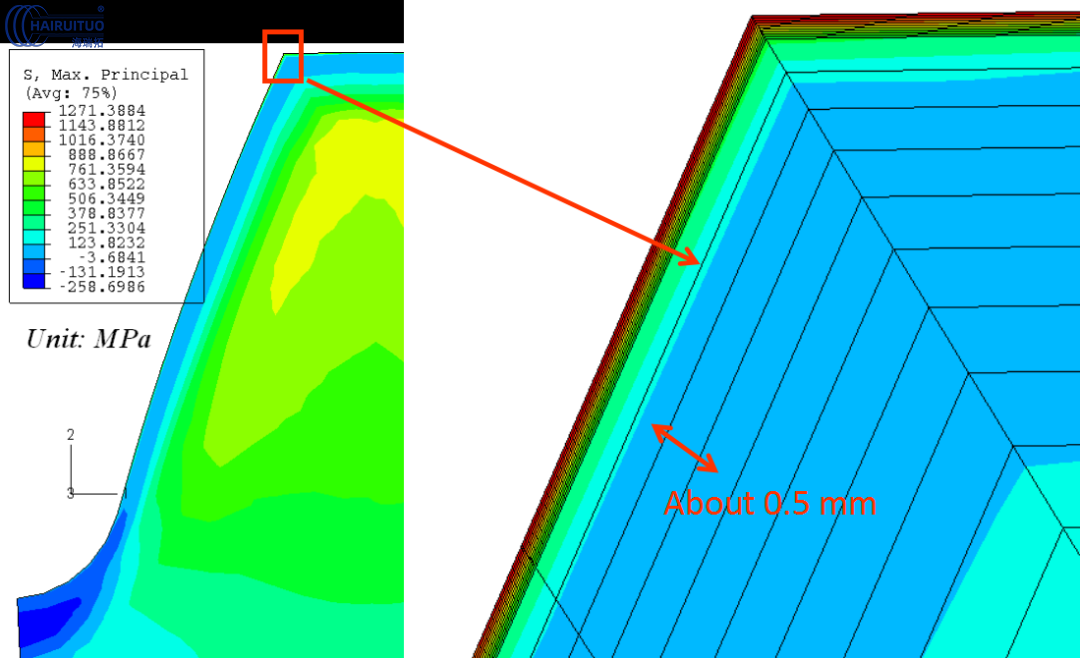

預測輪齒表面拉應力很大，但深度很淺。深度受脫碳深度的影響很大，通過仿真結(jié)果來看拉應力的深度約為0.3毫米，足以在實際齒輪中產(chǎn)生表面開裂甚至材質(zhì)剝落的風險。



通過DANTE對有脫碳和無脫碳情況的輪齒表面拉應力情況分析，可以對熱處理過程工藝進行指導，有效預防齒輪脫碳現(xiàn)象產(chǎn)生，節(jié)約實驗成本。 |
廣東海拓智能科技有限公司，是國內(nèi)較早研制中高頻感應加熱設(shè)備的生產(chǎn)廠家，集聚多位專業(yè)從事感應加熱設(shè)備工程師專家、集研發(fā)、設(shè)計、生產(chǎn)制造、銷售、服務于一體民營企業(yè)。已經(jīng)通過 CE認證，ISO9001體系認...

您有什么問題或要求嗎？

點擊下面，我們很樂意提供幫助。 聯(lián)系海拓
Copyright ? 2024 廣東海拓智能科技有限公司 版權(quán)所有    粵ICP備14033160號粵公網(wǎng)安備 44190002003728號
